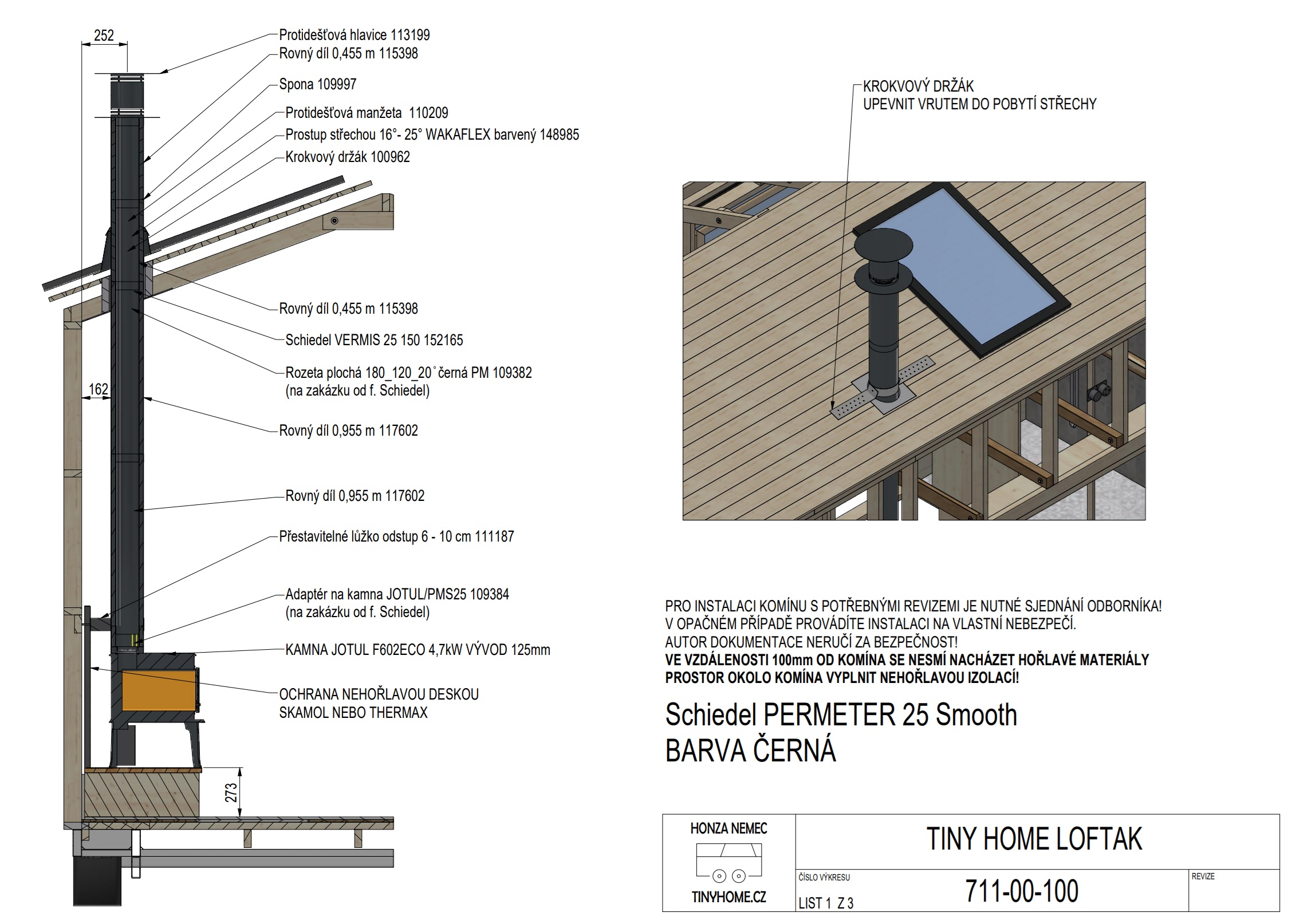

výkresy prostupu střechou
Výkresy plechových krytů

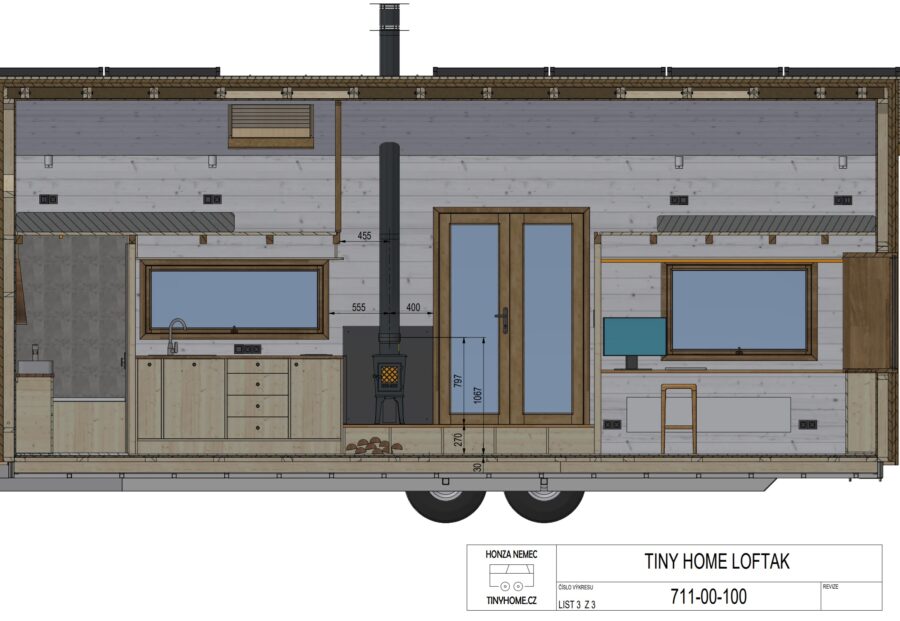

výkres s umístěním kamen
Prostup střechou

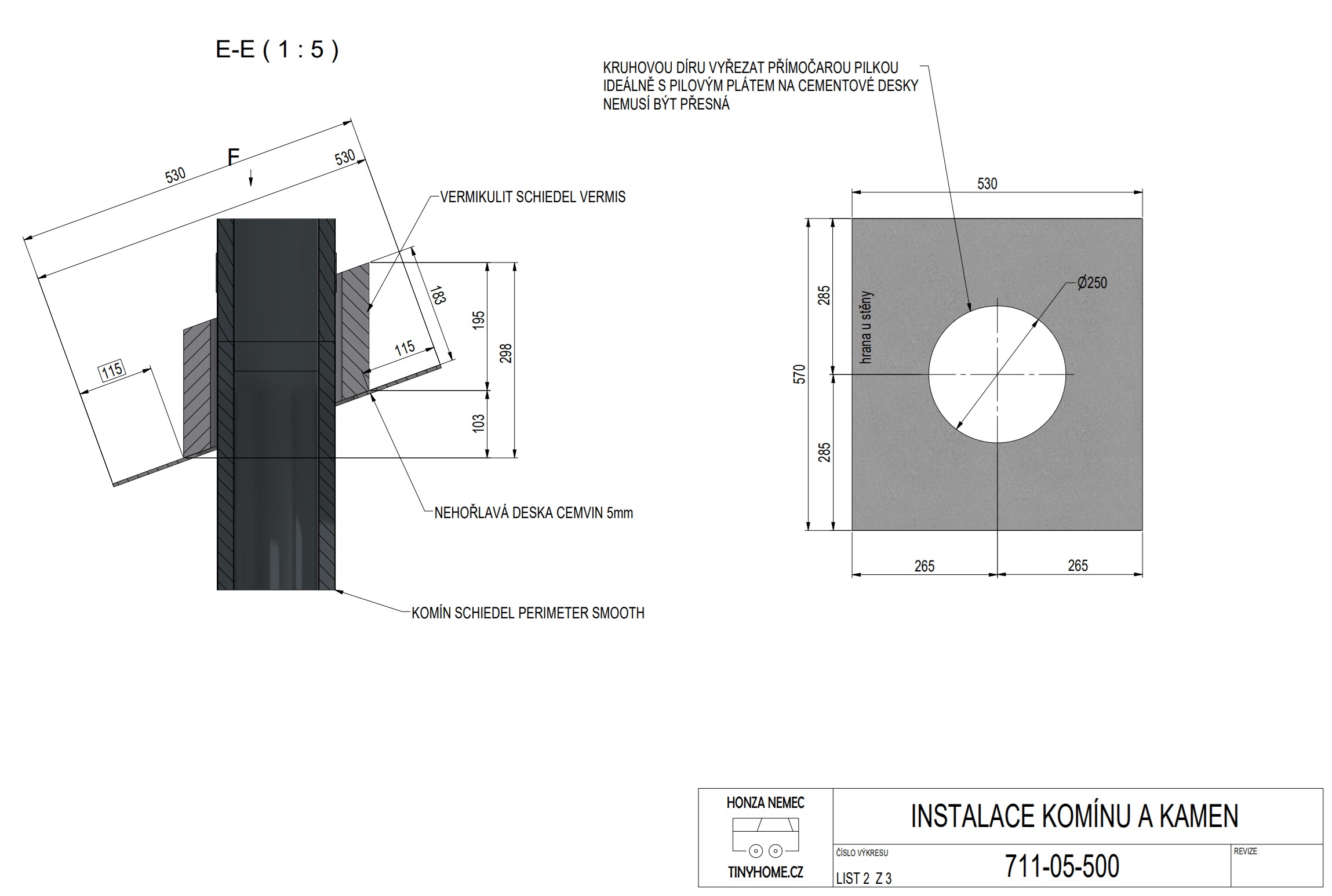

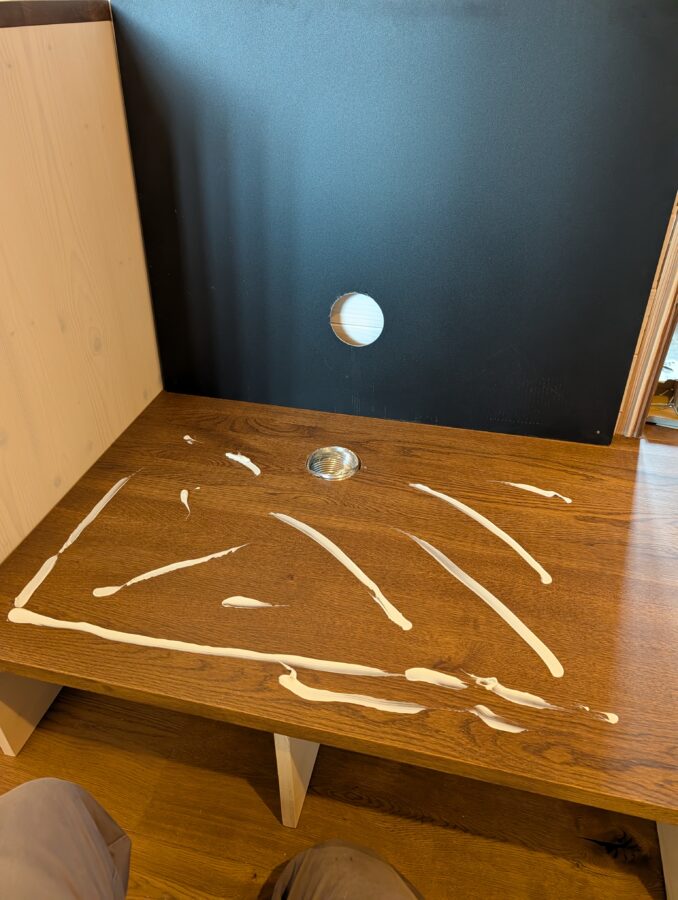

Pomocí přibaleného červeného silikonu a vrutů spojte jednotlivé díly systému Schiedel Vermis a zařízněte ho pilkou na požadovanou výšku a úhel. Dle výkresu vyrobte desku s otvorem pro vermis, samotnou desku přiložte zevnitř na dřevovláknité desky, orýsujte a vyřízněte otvor ve střeše. Desku i s prostupem nainstalujte do konstrukce tak jak to vidíte na fotkách.
Spoj mezi dřevovláknitou deskou a prostupem vermis zalepte páskou Airstop Ultra nebo mamutem. Na střešní latě nainstalujte krokvovou objímku do které dočasně vložte izolovaný komín, aby byla ve správné poloze. Nyní se na střechu nainstaluje plechová krytina ve které se udělá otvor pro komín, ten je dobré po obvodu zapertlovat aby nemohlo dojít k zatečení vody. Střešní krytinu začínáme instalovat od komínu tak, aby byl otvor přibližně v polovině šablony.

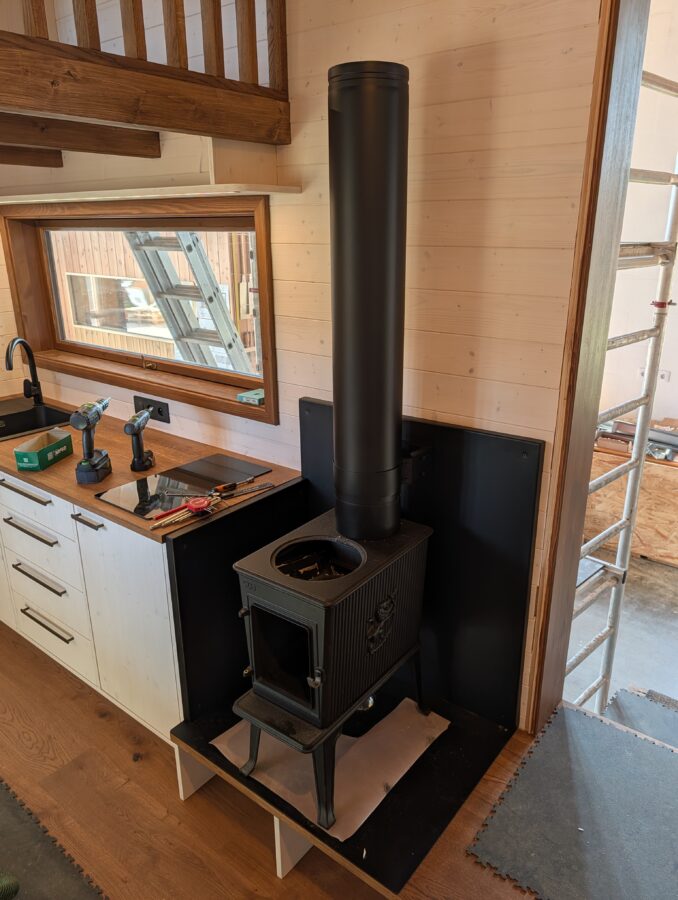

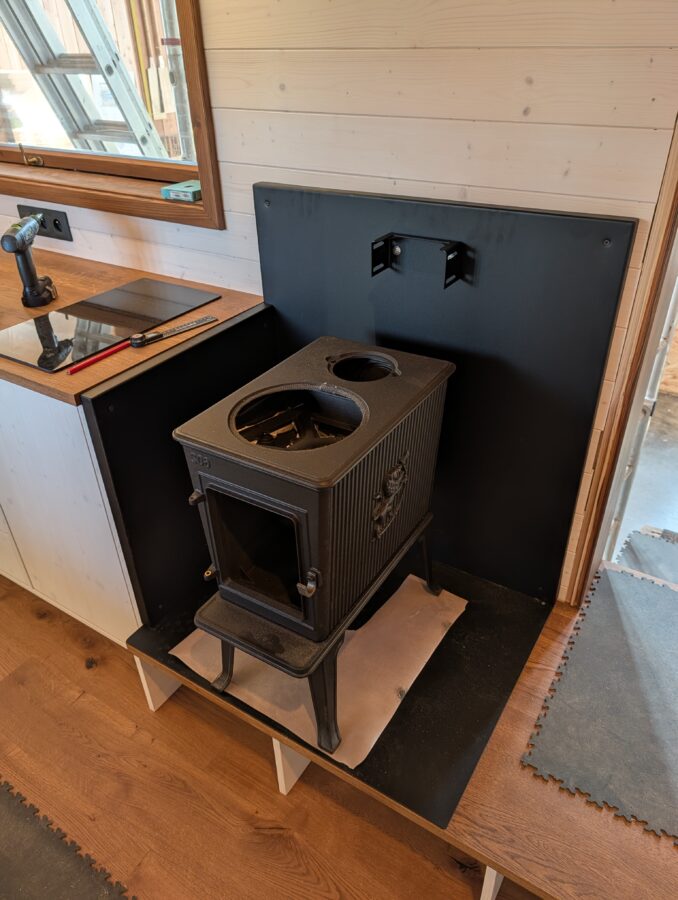

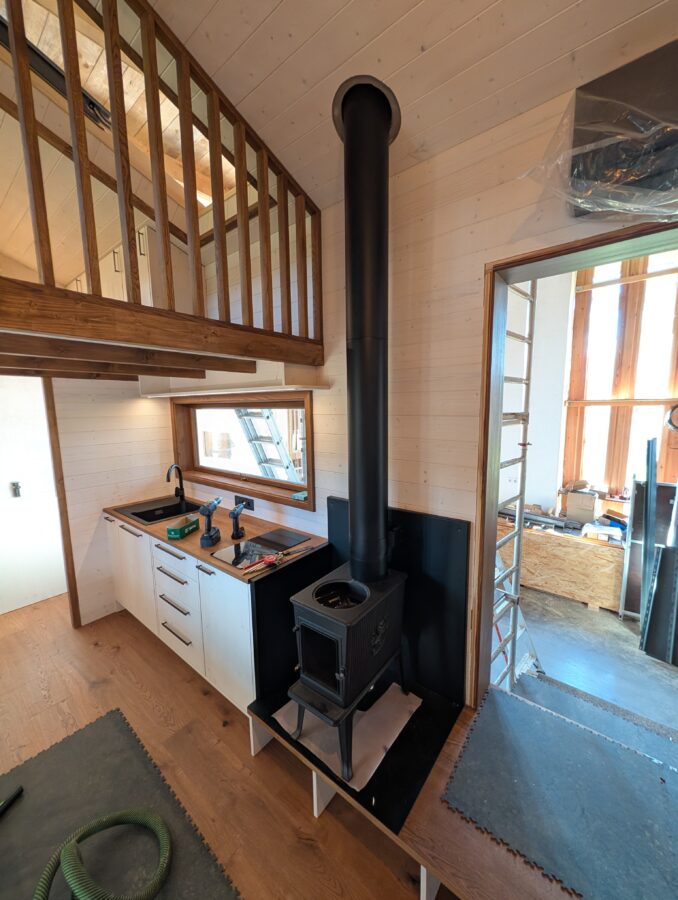

Instalace kamen
Externí sání

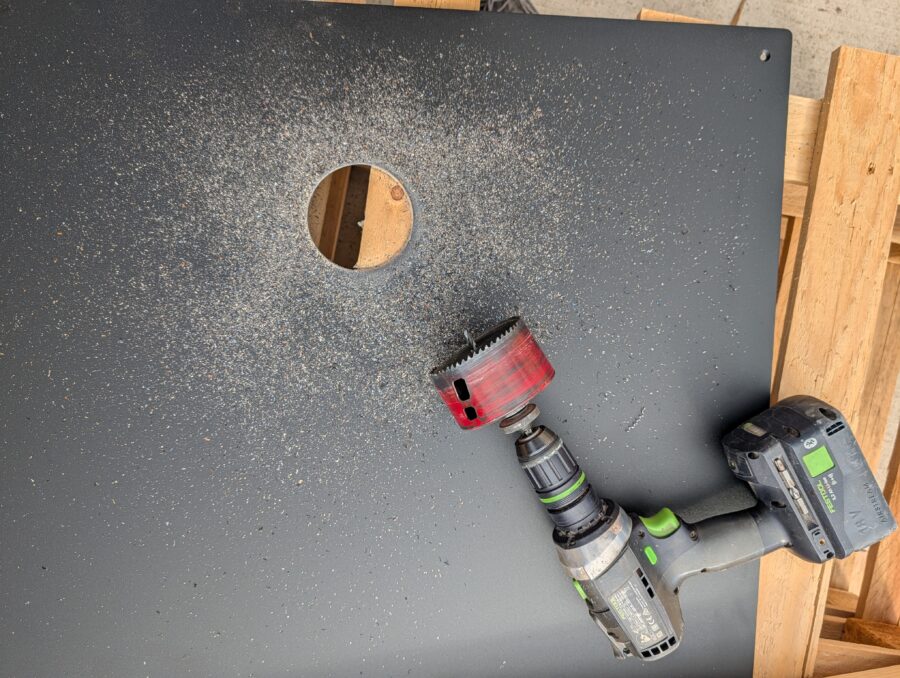

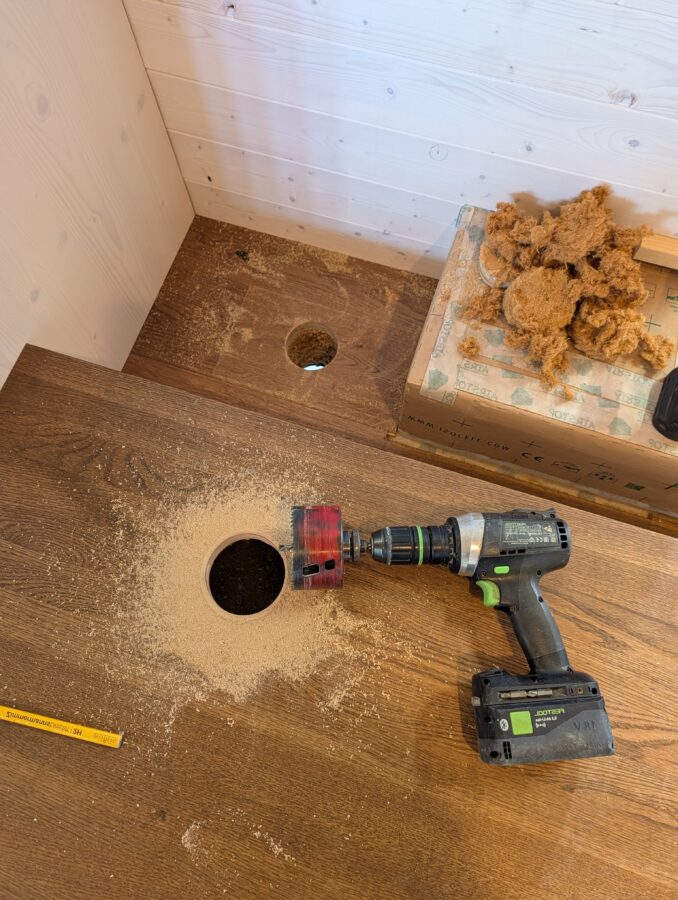

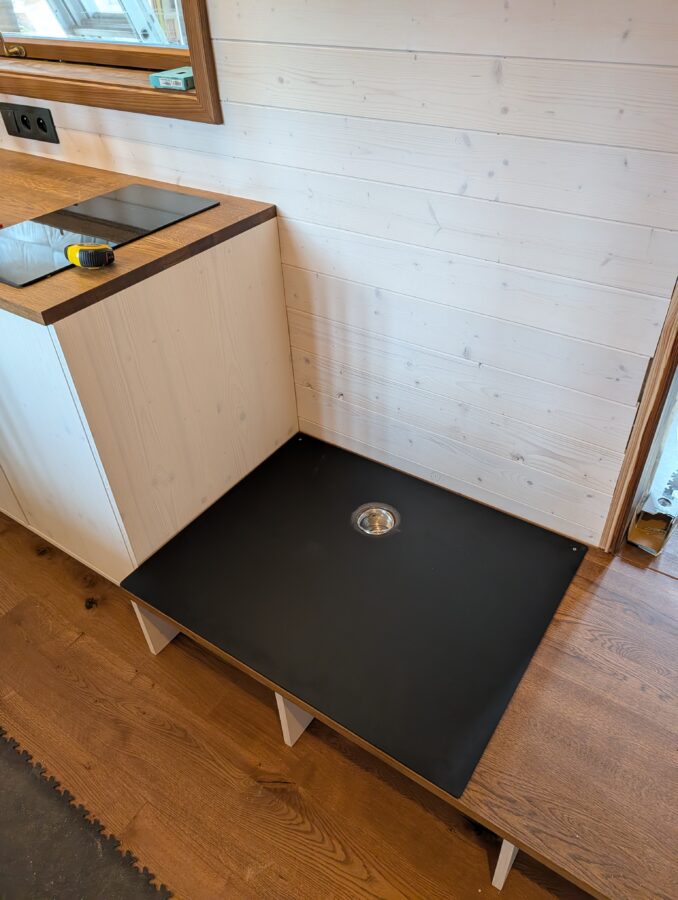

Pokud mají vaše kamna externí sání a chcete ho používat, vykružte skrz blatník otvor pr. 90mm
Instalace nehořlavého obkladu

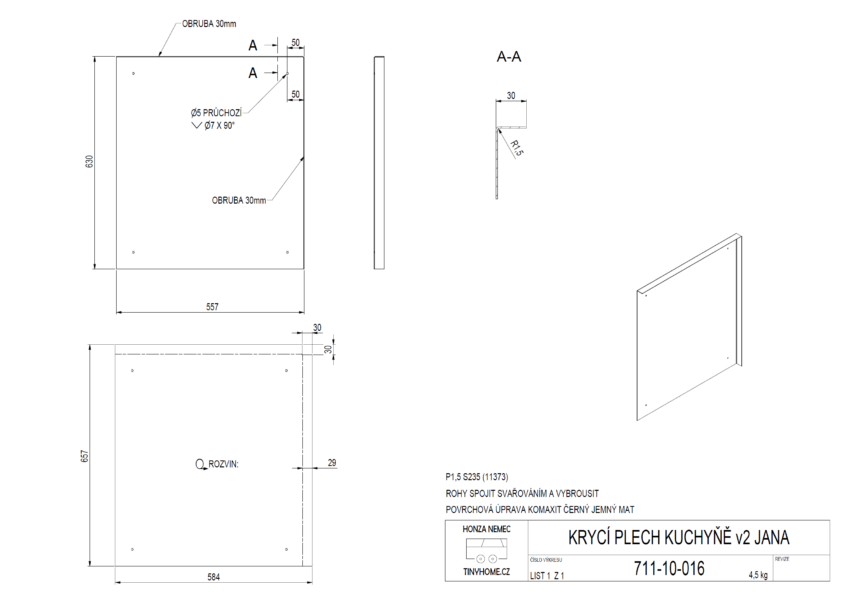

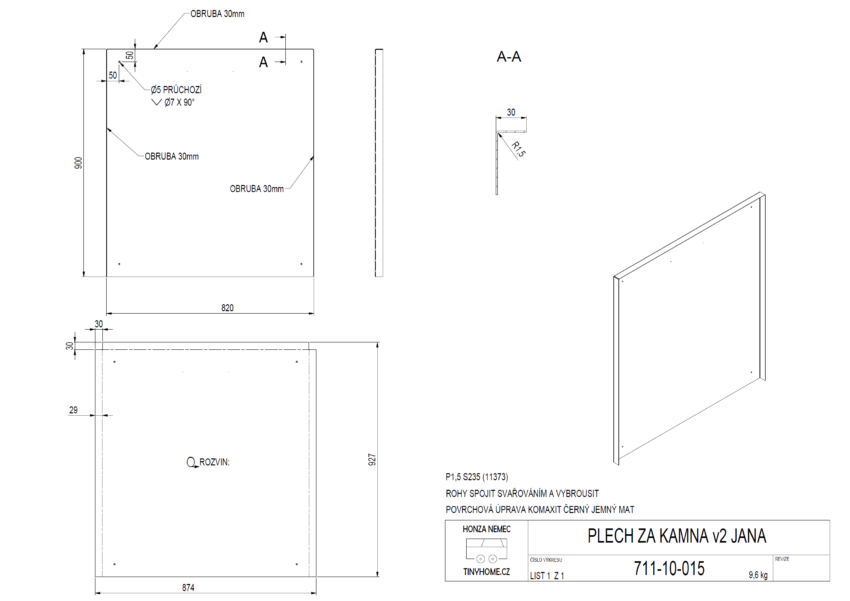

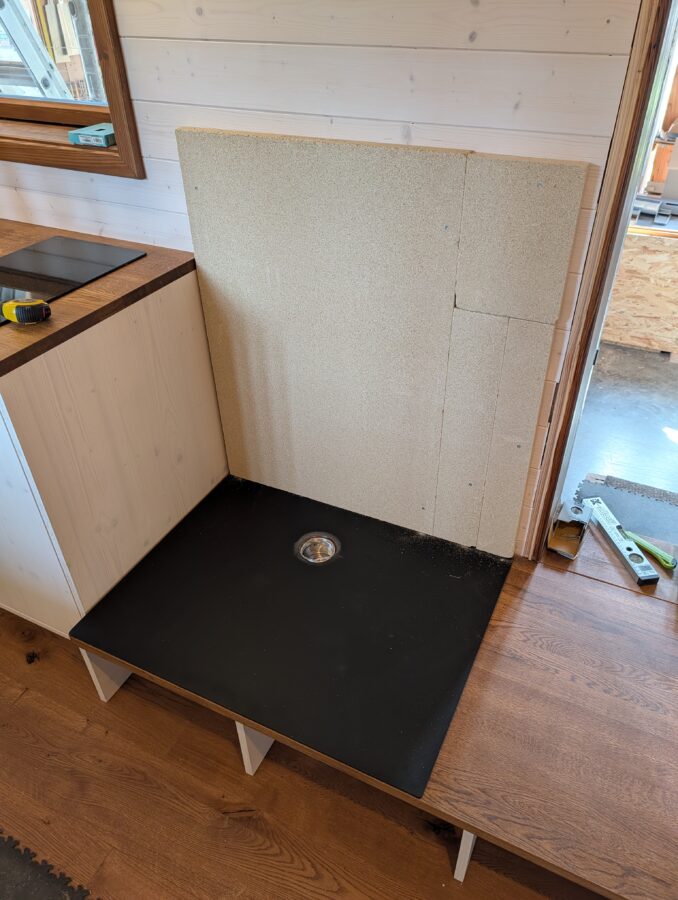

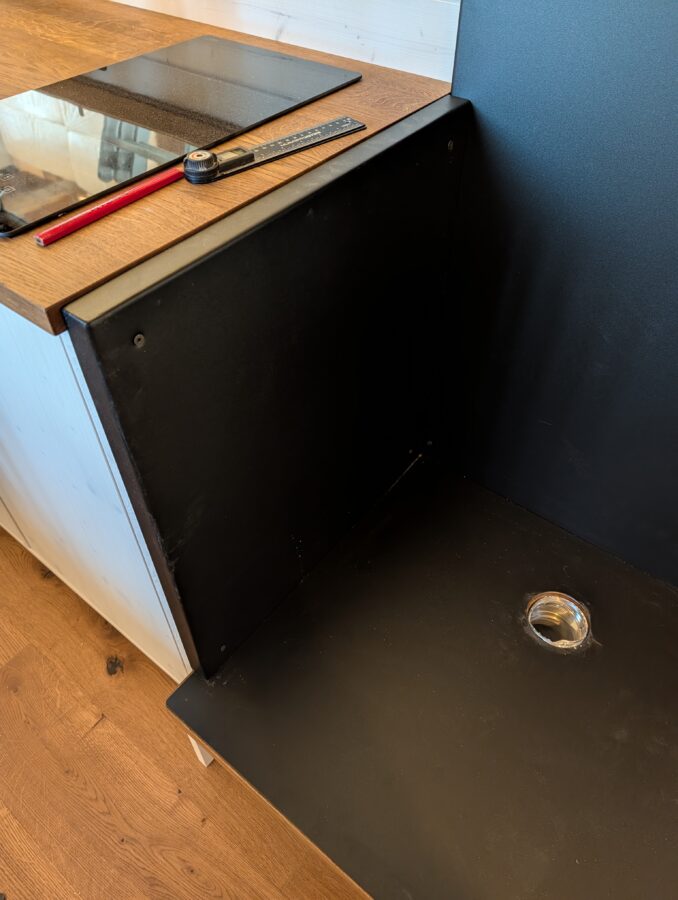

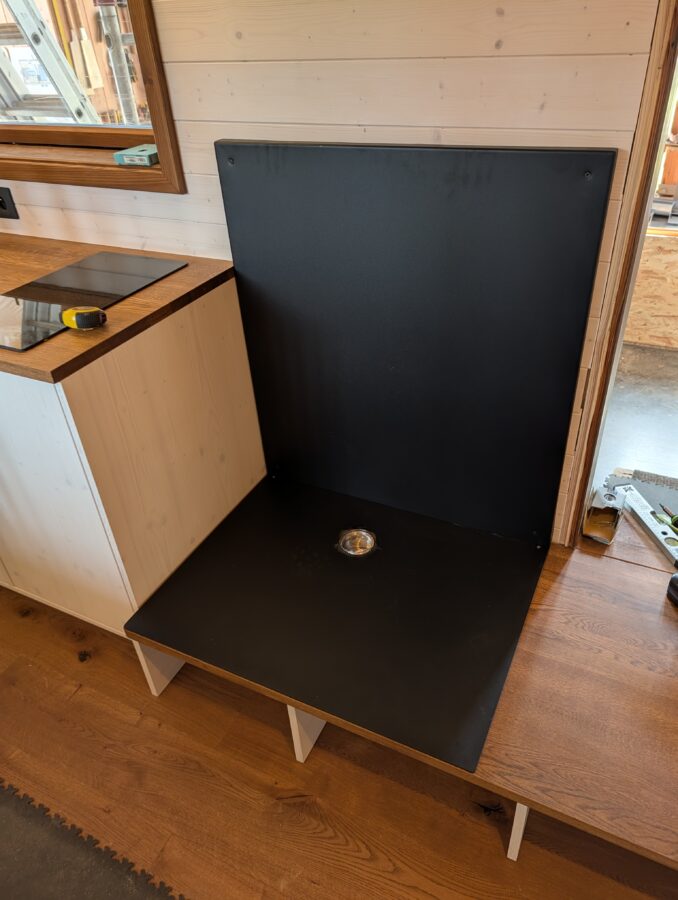

Na zadní stěnu a následně i na boky nábytku nainstalujte plechové krytí vyplněné kamnářskou izolační deskou skamol a nebo thermax o síle 30mm
Kotvící lůžko ke zdi

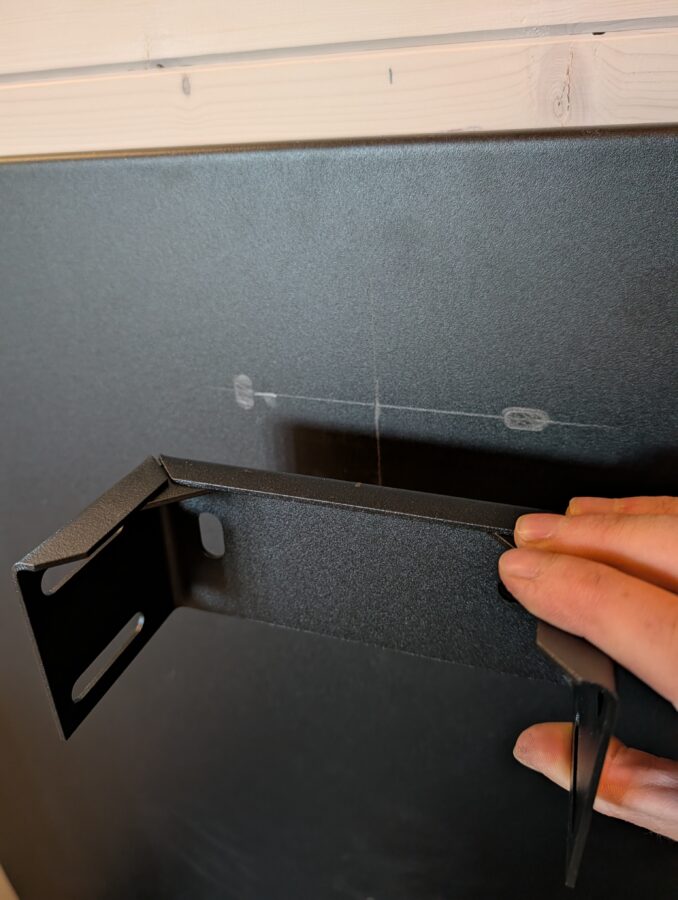

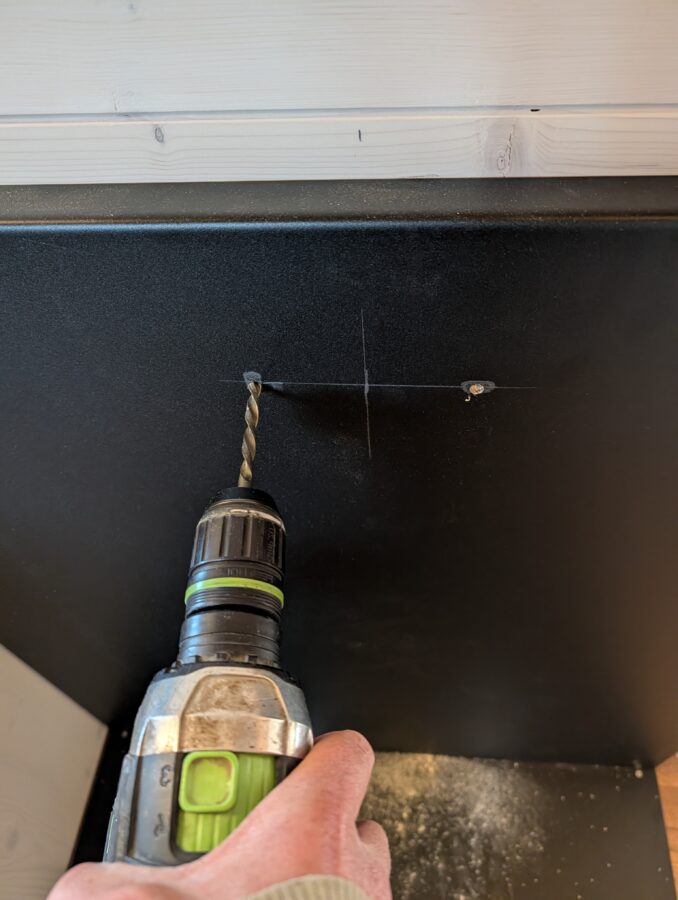

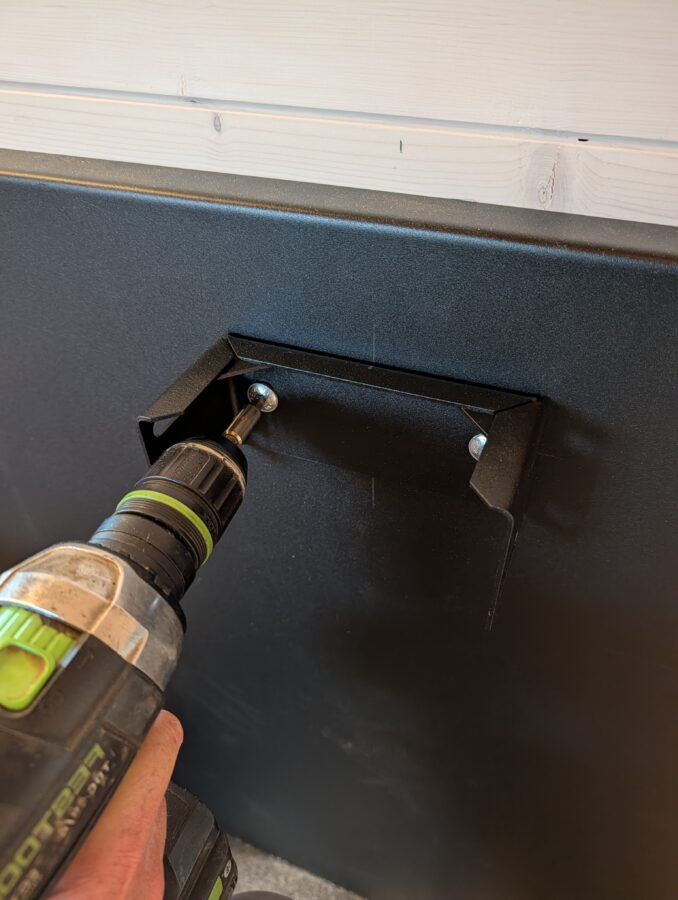

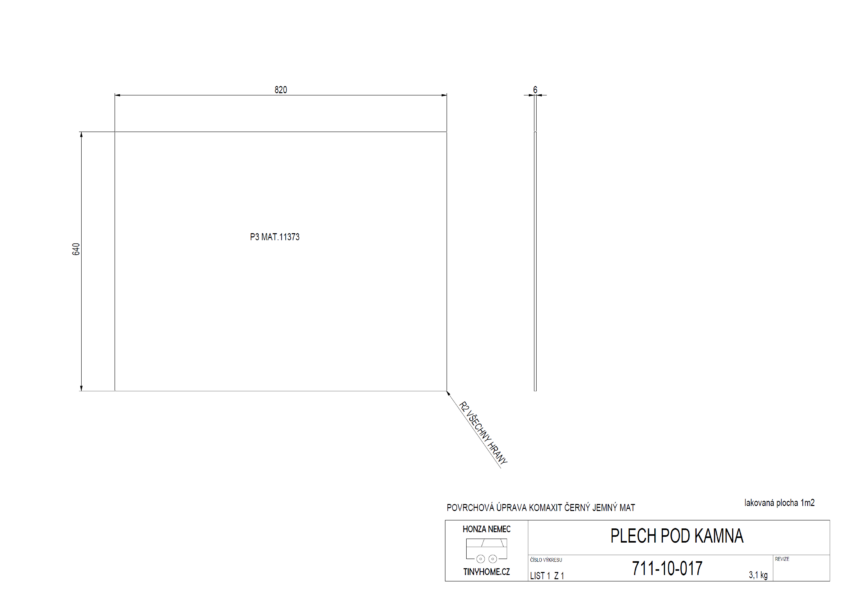

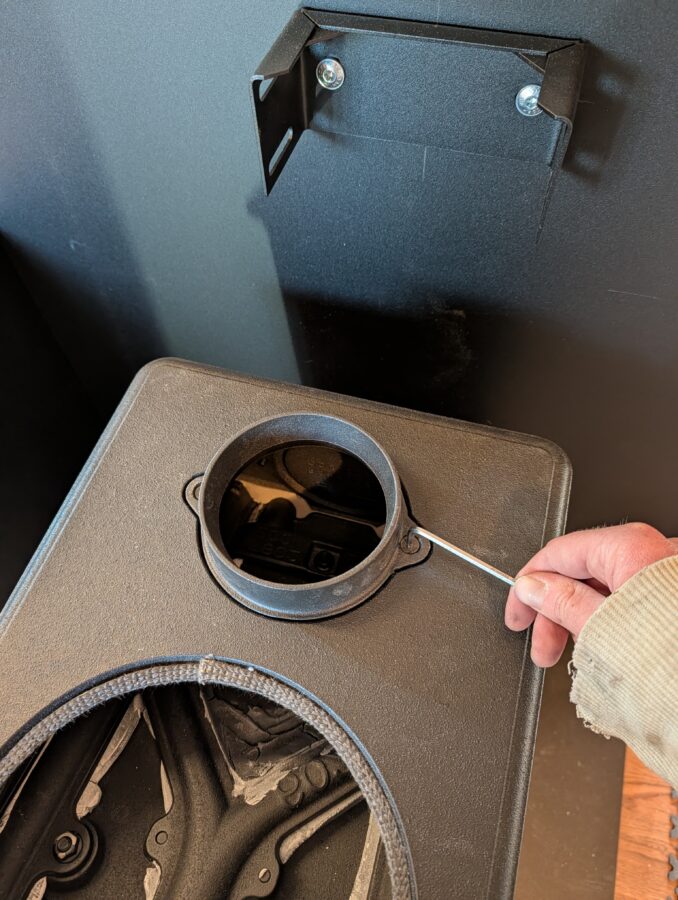

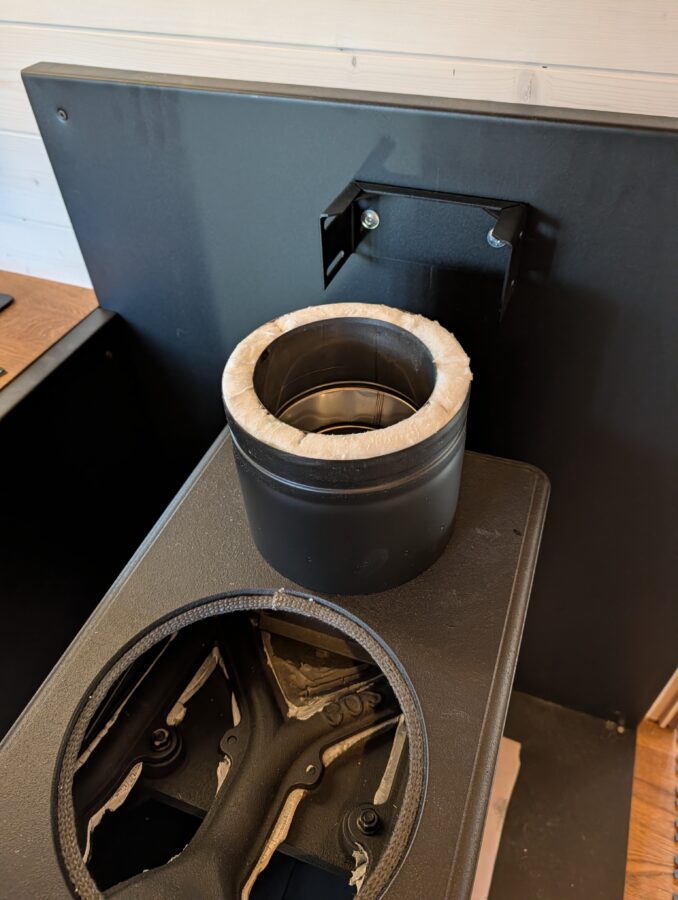

Dle výkresu orýsujte umístění kotvícího lůžka a předvrtejte otvory pr.8mm do plechu
Nasazení izolovaných tubek

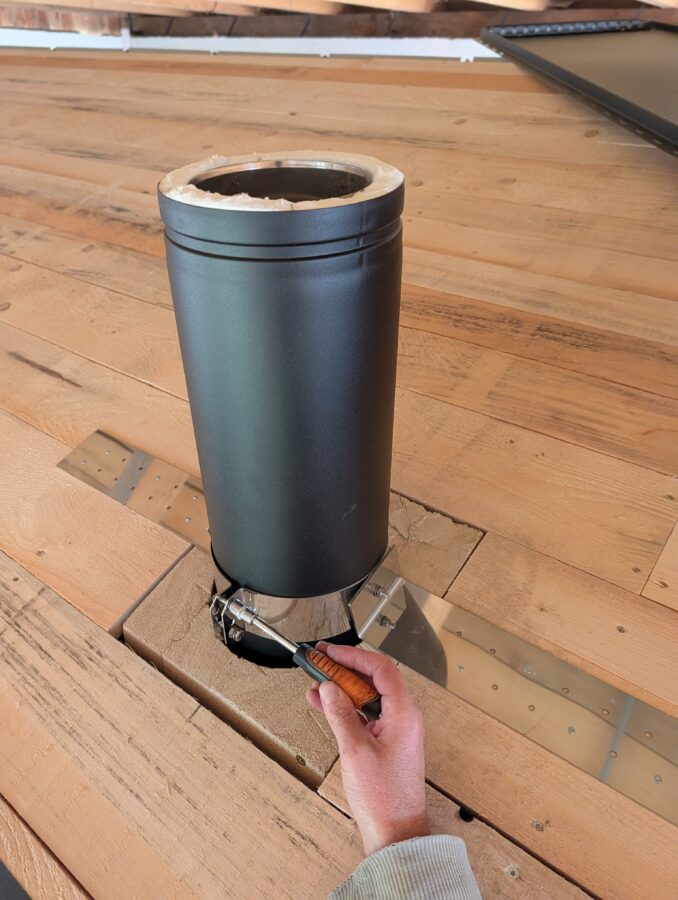

na kamna nasaďte nejprve adaptér kamen a poté první metrový díl komínu. Následně doporučujeme spojit metrový a půlmetrový díl komínu a jako celek ho zevnitř vsunout do střechy. Musíte na to být dva, jeden na střeše a druhý dole.
Rozeta a utěsnení prostupu

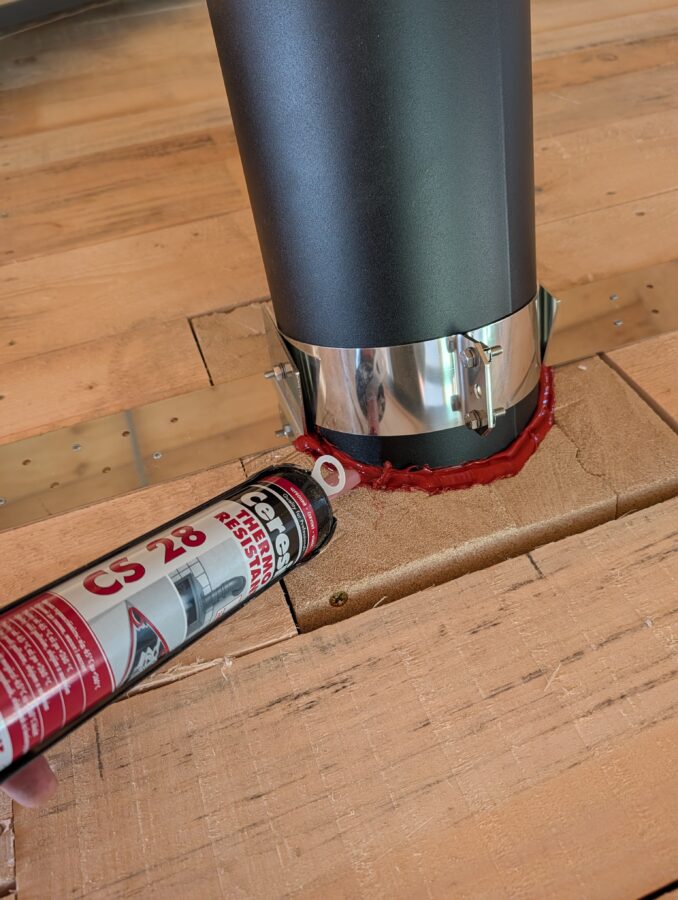

Z vnitřní strany utěsníme mezeru mezi komínem a vermikulitem pomocí kamnářského provazu. Pokud nám provaz nedrží na místě, pomůžeme si červeným silikonem. Následně nasadíme rozetu.

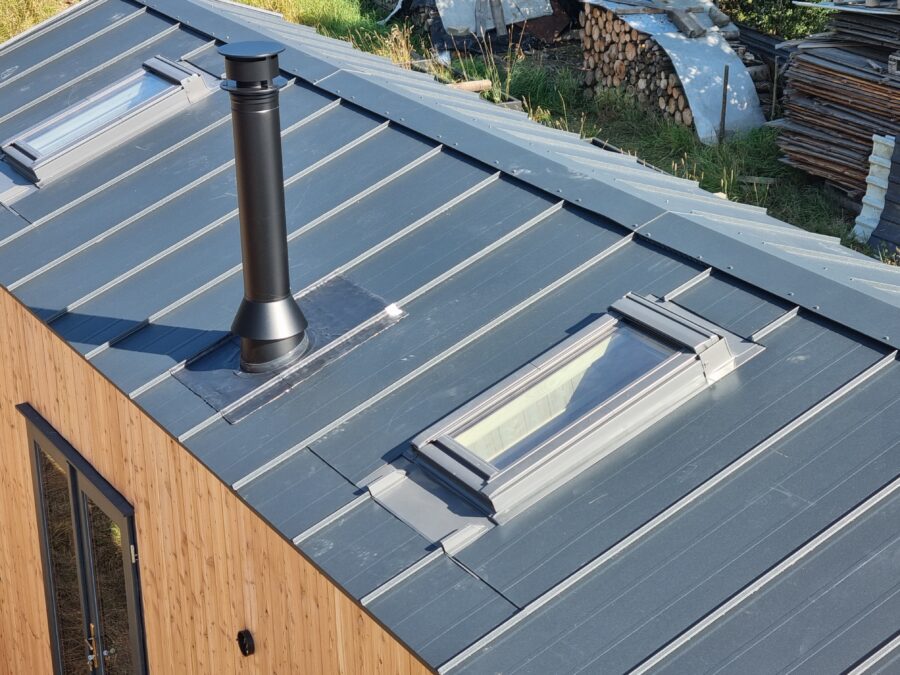

Instalace prostupu wakaflex a protidešťové manžety
- nasadíme komínový díl délky 1m
- očistíme plech od nečistot

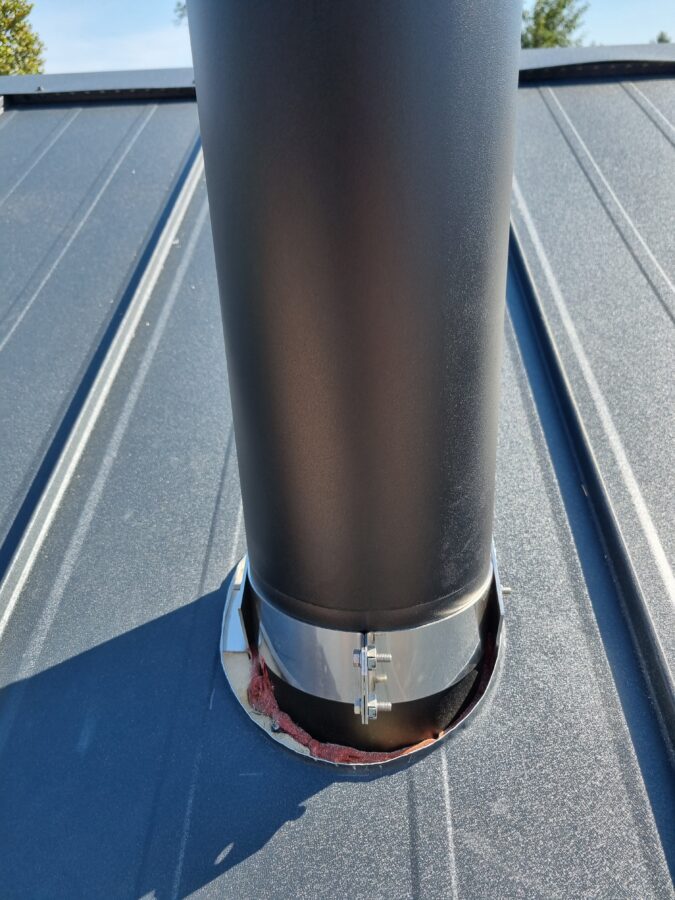

- na plechovou krytinu nalepíme prostup wakaflex (doporučujeme provádět při vyšších teplotách aby se lepidlo na wakaflexu přilepilo, v případě nižších teplot ho zahřejeme například v autě a nebo můžeme s opatrností použít horkovzdušnou pistoli)

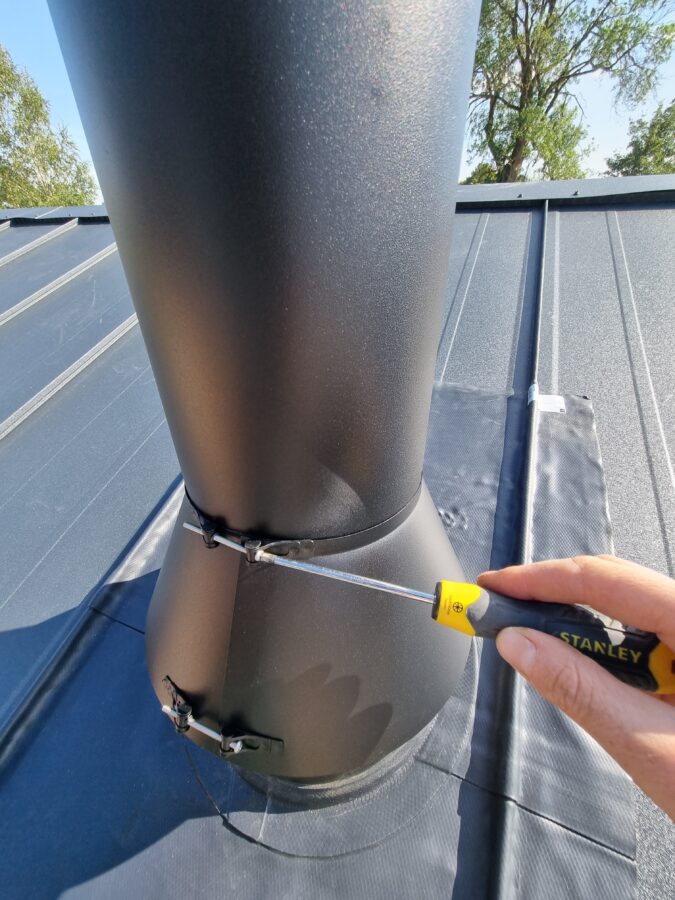

- nasadíme protidešťovou manžetu a dotáhneme šroubovákem PZ1
Zkušební zátop a vypálení barvy komínu a kamen
Nyní můžete v kamnech poprvé zkušebně zatopit, postup rozkládání ohně je oproti starším modelům kamen odlišný, oheň se rozdělává odshora, dospodu tedy dejte větší polena, na ně menší a poté podpalovač, zapalte a nechte pootevřená dvířka, hlídejte plamen po dobu cca 1-3min dokud se nerozhoří, uzavřete dvířka a nechte spodní táhlo vysunuté
Barva na komínu a kamnech se při prvním použití vypálí, doporučuji teplotu pomalu zvedat, během vypalování je nutné domek větrat a odstranit peřiny a jiné materiály, které by mohli načichnout.
V kamnech je nutné topit dle návodu od výrobce kamen a nedávat ke kamnům jakékoli hořlavé materiály.
Pokud se vám kamna obtížně roztápí, pravděpodobně nedodržujete návod, je nutné roztápět odshora a ne odpod jako to známe ze starších modelů kamen.
Veškeré části komína je nutné pravidelně vizualně kontrolovat a v případě jakýchkoliv změn odstavit z provozu a kontaktovat výrobce.
Komín je nutné nechat každoročně vyčistit kominíkem a nechat si vystavit „zprávu o provedení kontroly a čištění spalinové cesty“. (pokud by došlo k požáru, bude ji požadovat pojišťovna)
